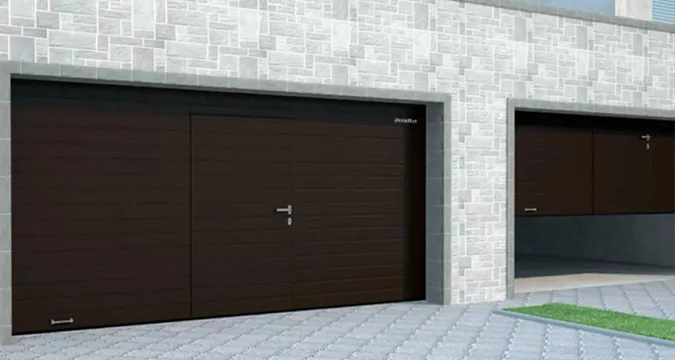

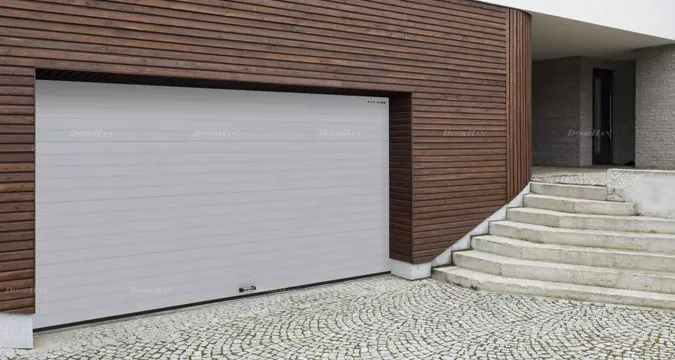

- Гаражные секционные ворота DoorHan RSD01BIW

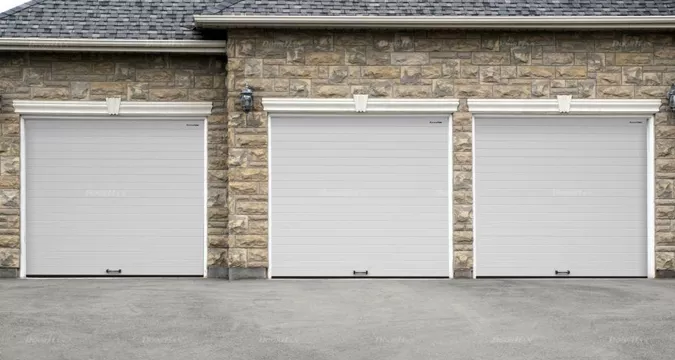

Гаражные секционные ворота модели RSD01BIW предназначены для использования в технических помещениях небольшой площади или в гаражах, имеющих высоту от 1 800 до 3 000 миллиметров и ширину от 2 000 до 3 500 миллиметров. Эти ворота часто приобретаются владельцами частных домов и коттеджей благодаря большому выбору цветов и фактур, которые позволяют достичь идеального сочетания с внешним оформлением здания.
Они обеспечивают защиту от проникновения и взлома, сохраняют тепло, а также предотвращают проникновение влаги и пыли в помещение за счет герметизации системой уплотнителей.
Компания ТЕХНОГРАД предоставляет квалифицированную помощь при выборе гаражных секционных ворот в соответствии с потребностями заказчика, учитывая отличительные конструктивные и технологические свойства моделей, а также особенности объекта.

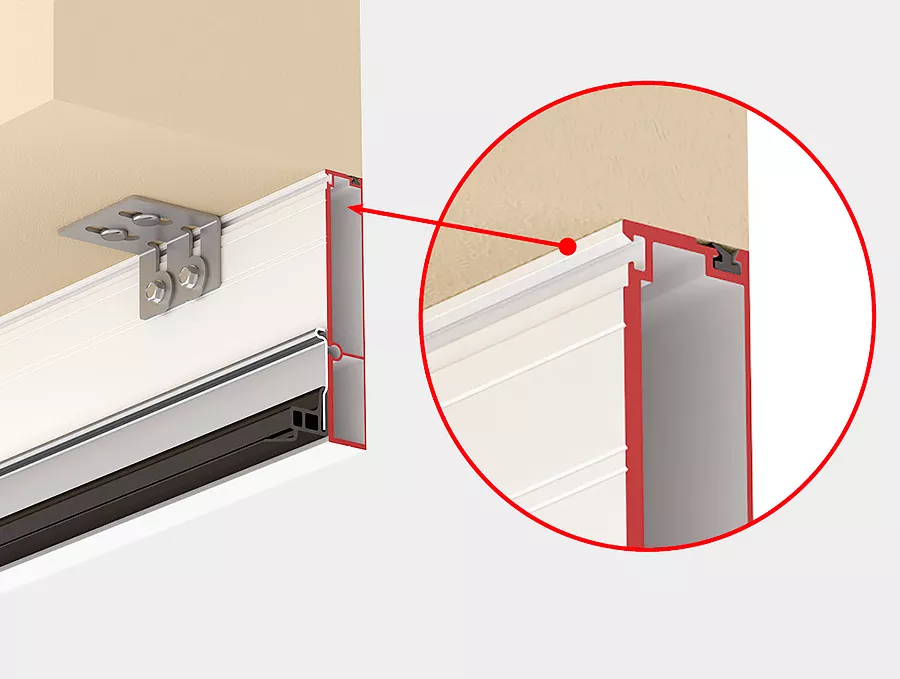

- Стальной ригель с установленным верхним контурным многокамерным уплотнителем
- Контурные боковые многокамерные уплотнители
- Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
- Верхний угловой кронштейн регулируемый
- Боковая опора с регулируемым роликодержателем
- Нижний угловой кронштейн с регулируемым роликодержателем
- Внутренняя петля
- Вертикальная направляющая в сборе
- Горизонтальная направляющая в сборе
- Дистанционный С-профиль
- Сэндвич-панель
- Кронштейн с двойным шкивом
- Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации

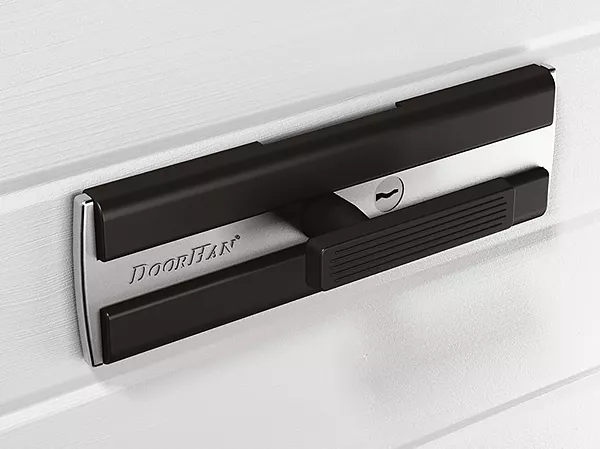

- Ручка подъемная
- Задвижка (опция)
- Пружины растяжения
- Панели
- Поверхности
- Цвета
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)
RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый
RAL 1014 бежевый
RAL 5005 синий
RAL 6005 зеленый
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Золотой дуб (Golden Oak)
Венге
Нестандартный цвет по карте RAL
Звоните и заказывайте лучшее решение для своего гаража в ТЕХНОГРАД!
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 11,6 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 1 800 до 3 000 |
| Ширина проема, мм | от 2 000 до 3 500 |
| Притолока, мм | от 100 |
| Пристенки, мм | от 100 |
- —
- 1800
- 1900
- 2000
- 2100
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | от 500 до 800 |
| Высота, мм | от 300 до 500 |
| Длина, мм | от 2 100 до 3 600 |
| Вес брутто, кг | до 100 |
| Количество в упаковке | упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией |
- Базовая
- Дополнительная
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Чтобы приступить к установке конструкции, требуется точно снять все размеры. Для надежности измерений мы рекомендуем проводить замеры как минимум в трех точках. Вам потребуются следующие значения:
- Н — расстояние от пола до верхней точки проема
- В — Расстояние от правого до левого края проема
- H — расстояние от верха проема до потолка. Минимальная допустимая величина — 100 миллиметров
- b1 / b2 — левое / правое боковое расстояние. Расстояние от соответствующего края проема до ближайшего препятствия. Минимальная допустимая величина — 100 миллиметров
- L — глубина помещения
При замере показателей Н и В за итоговый размер принимается наибольшая величина.
При замере показателей h, b1, b2 и L за итоговый размер принимается наименьшая величина.
К строительному объекту, где планируется установка ворот RSD01BIW предъявляется ряд требований:
- Перепад уровня пола по всей длине проема не более 10 миллиметра
- Обеспечение выдержки монтажной плоскости
- Наличие монолитного основания под направляющие. Дополнительное армирование или окантовка, если такого основания нет.
Накладной. Это классический тип установки такой конструкции. Направляющие крепятся на пристенки и притолоку с внутренней стороны.
Встроенный. К такому способу прибегают, когда пристенки отсутствуют. Встык на проем устанавливается несущий наличник, а к нему крепятся направляющие. Для устранения неровности стен используется система регулируемых кронштейнов. Возможна окраска несущего наличника в один из двух цветов, чтобы элемент не выделялся на фоне остальной конструкции: RAL 9003 (белый) или RAL 8014 (коричневый).
Встроенных внахлест. Метод применяется также при отсутствии пристенков. Несущий наличник устанавливается не встык, а внахлест (20 миллиметров). Для устранения неровности стен используется система регулируемых кронштейнов. Возможна окраска несущего наличника в один из двух цветов, чтобы элемент не выделялся на фоне остальной конструкции: RAL 9003 (белый) или RAL 8014 (коричневый).
Низкий подъем (пружины растяжения)
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| Высота проема H, мм | H |
| Высота притолоки h, мм | h ≥ 100; (h ≥ 130 при использовании потолочного привода) |
| Ширина проема B, мм | B |
| Высота угловой стойки A, мм | H + 54 |
| Высота вертикальной направляющей A1, мм | А − 552 |
| Длина горизонтальных направляющих E, мм | Н + 440 |
| Минимальное боковое пространство S, мм | 100 |
| Зона расположения потолочного привода P, мм | Н + 1 185 |
| Перекрытие проема в открытом положении n, мм | 230 (без привода); 40–60 (с потолочным приводом) |
Наша задача — не только продать вам гаражные секционные ворота RSD01BIW, но и научить правильно пользоваться ими. Поэтому обязательно ознакомьтесь с этой информацией, чтобы конструкция служила долго:
- Вручную открывать или закрывать ворота разрешается только с помощью специальной ручки. Прилагать чрезмерные усилия нельзя, а также пытаться открыть их с помощью резких рывков.
- Вес конструкции балансируется пружинами растяжения, что позволяет полотну плавно передвигаться по направляющим.
- В зоне действия ворот во время работы нельзя находиться людям, животным или посторонним предметам. Также в этой зоне запрещается передвигаться.
- Нельзя препятствовать свободному закрытию или открытию полотна, а также подвергать конструкцию механическим повреждениям.
- Направляющие и ролики важно поддерживать в чистоте. Иначе будет нарушена плавность хода, а при установке электрического привода, он будет постоянно перегружаться, что сократит срок его службы.
Вопрос-ответ
Секционные ворота удачно вписываются в проекты:
- частных домов с выездом на узкую улицу;
- гаражей с коротким подъездным путем;
- отапливаемых капитальных строений;
- встроенных гаражей, совмещенных с жилой зоной;
- коммерческой недвижимости, где важны теплоизоляция и внешний вид.
Благодаря вертикальному открыванию и сдвигу вверх конструкция позволяет экономить пространство как внутри, так и снаружи.
Оптимальная модель зависит от задач. Один из востребованных вариантов на рынке СПб – секционные ворота RSD02 от DoorHan: классическая серия с высоким уровнем адаптации к морозам и влаге.
Ворота для гаража следует выбирать, учитывая:
- толщину сэндвич-панелей (не менее 40 мм);
- антикоррозийную защиту направляющих;
- плавность движения и надежность фурнитуры;
- наличие системы разблокировки при отключении электроэнергии.
Для корректной и надежной установки необходимо придерживаться минимальных размеров монтажа. Подъемным секционным воротам нужно достаточное пространство сверху – минимум 130 мм при автоматике и боковые закладные – минимум по 120 мм с каждой стороны. Ширина и высота проема – значения, строго соответствующие габаритам полотна. Проектировщики ТЕХНОГРАД учитывают все параметры для изготовления конструкции.
Поверхности должны быть сухими, цельными, выдерживать крепежные нагрузки. Согласно инструкции производителей, отклонение геометрии стен не должно превышать 5 мм по высоте и диагонали.
Если гараж в стадии строительства, рекомендуется сразу предусмотреть проем с запасом под стандартные секционные решения. Иногда требуется установка дополнительного металлического каркаса для выравнивания. Точный расчет позволяет избежать переделок и экономит средства на этапе установки.
Полотно подъемного типа закрывает внутренний проем и частично заходит внутрь потолочного пространства. Все направляющие, фурнитура и подъемный механизм монтируются по внутреннему периметру.
В стандарт входит:
- защитный кожух на направляющих;
- тормозной механизм для остановки при ускоренном движении;
- защита от навесных нападений (для уличных гаражей).
Эти элементы работают автоматически и не требуют ежедневного контроля. В брендах DoorHan и Alutech все перечисленные системы входят в базовую комплектацию.
Безопасность – один из главных приоритетов при разработке подъемных секционных ворот. Заводские модели комплектуются:
- пружинами растяжения/торсионного типа с механизмом от обрыва;
- замками блокировки створки;
- защелками от несанкционированного поднятия;
- защитой от защемления пальцев.
Кроме механической защиты, секционные ворота для гаража оснащаются фотоэлементами. Если в створ проходит человек или объект, они автоматически останавливаются. Для повышения взломоустойчивости можно установить дополнительные замки и усиливающие элементы.
Да, автоматизация возможна и через месяц, и даже через год после установки. Главное – заранее предусмотреть приводной вал и свободный доступ к точкам крепления.
Автоматические системы остаются совместимыми с большинством существующих моделей. ТЕХНОГРАД предлагает установки от DoorHan, Nice, FAAC с дистанционным пультом, GSM-модулем и функцией аварийного отключения.
Самые популярные решения – система разблокировки снаружи или рычаг отсоединения автоматики изнутри. Такой аварийный режим срабатывает мгновенно, без необходимости в инструментах.
Для гаражей без второго входа устанавливается механизм наружной активации привода. Его легко включить вручную, даже при минусовых температурах.
Все комплектующие имеют антикоррозийную обработку. Панели защищены двойным слоем полиуретанового покрытия с микрочастицами цинка. Такие ворота можно устанавливать в прибрежной зоне, отапливаемых парковках и гаражах, встроенных в жилые здания.
Технически это возможно, но требует навыков, точного расчета и безопасной сборки. Ошибки на этапе закрепления пружин или направляющих могут привести к поломке конструкции и даже травмам.
На стоимость влияет:
- размер проема;
- тип панели и фурнитуры;
- наличие калитки или оконной вставки;
- марка и серия производителя;
- выбранная автоматика;
- дополнительные опции (порошковая окраска, вентиляционные решетки).
Монтаж занимает 1 день. Все работы контролируются от начала до конца: от замеров и сбора спецификации до постгарантийного обслуживания.
Компания ТЕХНОГРАД – производитель и установщик секционных подъемных ворот. Более 10 лет на рынке, работа по всему Санкт-Петербургу и области. Собственное производство, доставка, монтаж, автоматика.
Также наша компания предлагает промышленные секционные ворота, для оформления покупки достаточно оставить заявку на сайте. Специалисты подготовят расчет под конкретный гараж, учитывая размеры, дизайн, отделку и бюджет. Заказчику остается только выбрать подходящее решение и согласовать день установки.
